(Pengukuran dalam mm, N berarti jumlah pelat)


Desain Standar

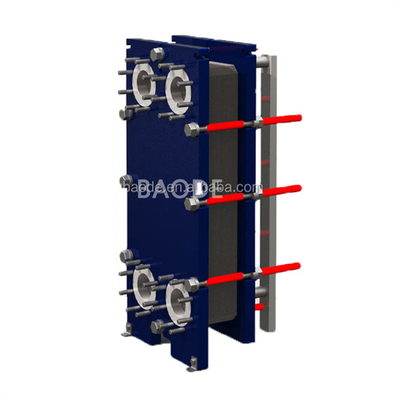

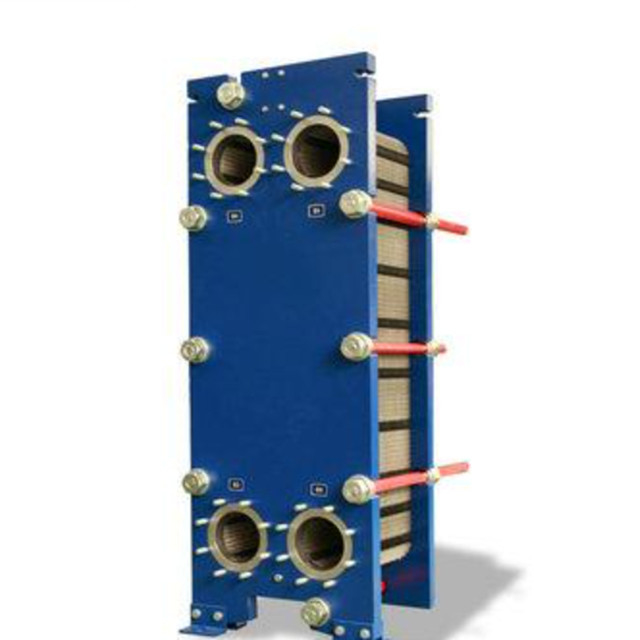

Pertukaran panas pelat terdiri dari paket pelat logam bergelombang dengan lubang untuk melewati dua cairan
Di antara yang mana transfer panas akan terjadi. Paket pelat dipasang di antara pelat bingkai tetap dan pelat tekanan bergerak dan dikompresi dengan baut mengencangkan.Plat dilengkapi dengan gasket yang menyegel saluran interpolat dan mengarahkan cairan ke saluran alternatifJumlah lempeng ditentukan oleh laju aliran, sifat fisik cairan, penurunan tekanan dan program suhu.
Piring bergelombang mempromosikan turbulensi cairan dan mendukung piring terhadap tekanan diferensial.Plat bingkai dan piring tekanan digantung dari batang bawahan atas dan terletak oleh batang panduan bawahKoneksi terletak di lempeng bingkai atau, jika salah satu atau kedua cairan melakukan lebih dari satu kali melewati unit, di frame dan lempeng tekanan.

Kapasitas Tipikal
Tingkat aliran cairan
Hingga 16 kg/s (250 gpm), tergantung pada media, diizinkan
Program penurunan tekanan dan suhu.
Pemanasan air dengan uap
300 sampai 800 kW

Prinsip Kerja
Saluran terbentuk antara pelat dan port sudut diatur sehingga kedua media mengalir melalui saluran bergantian.dan aliran arus balik yang lengkap dibuat untuk efisiensi tertinggi yang mungkin. Pengeboran lempeng menyediakan jalan antara lempeng, mendukung setiap lempeng terhadap yang berdekatan dan meningkatkan turbulensi, menghasilkan transfer panas yang efisien.
Industri makanan: Pasteurisasi susu, Pasteurisasi susu dan minuman, tempering anggur, pengolahan air kemasan, pemanasan CIP (Pembersihan di tempat), air reverse osmosis.
Aplikasi Laut: Pendinginan pusat mesin utama atau tambahan atau turbin, pendinginan minyak pelumas, pendinginan kembali air sirkular untuk pendinginan silinder, piston, nozzle injeksi, pendinginan minyak Baoder,minyak kompresor dan pelumas lainnya, Pemanasan minyak pelumasan dan minyak bakar berat, Pemanasan air laut untuk produksi air tawar, Pemulihan panas, Pertukaran panas untuk pendingin udara kabin penumpang dan ruang kargo
lainnya: Pemanasan minyak turbin, industri kimia, pemanasan jarak jauh, pemanasan jarak jauh, pemanasan kolam renang, pemanasan surya,
Waktu pengiriman singkat.
Kualitas tinggi
Harga yang wajar
Dibuat oleh pelanggan
Desain pengetahuan dan dukungan pelanggan

Disertifikasi oleh ISO9001, CE, UL, WRAS, ROHS, CCS, dll.
