BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CE/UL |
| Nomor model: | Seri BH100 |
| Kuantitas min Order: | 1 Unit |
|---|---|
| Harga: | USD 300-1000 per Unit |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 500 Unit/Unit per Bulan |
| Nama produk: | BH100 Plat stainless steel dan frame Liquid Cooling Heat Exchanger Gasket Plate Heat Exchanger Denga | Aplikasi: | Pertukaran panas cair ke cair |
|---|---|---|---|
| Bahan rangka: | Baja karbon | Bahan Plat: | Baja tahan karat, Ti |
| Paking: | NBR/EPDM/VITON | Kekuatan: | 300 - 800kW |
| Aplikasi praktis: | Pemanasan CIP, Tempering Anggur |

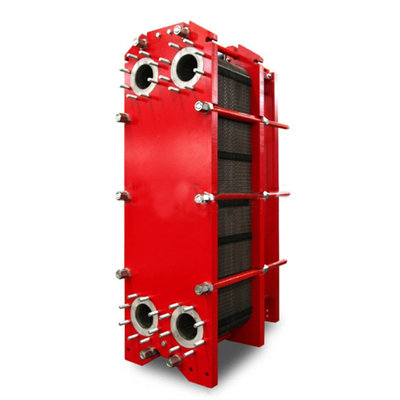

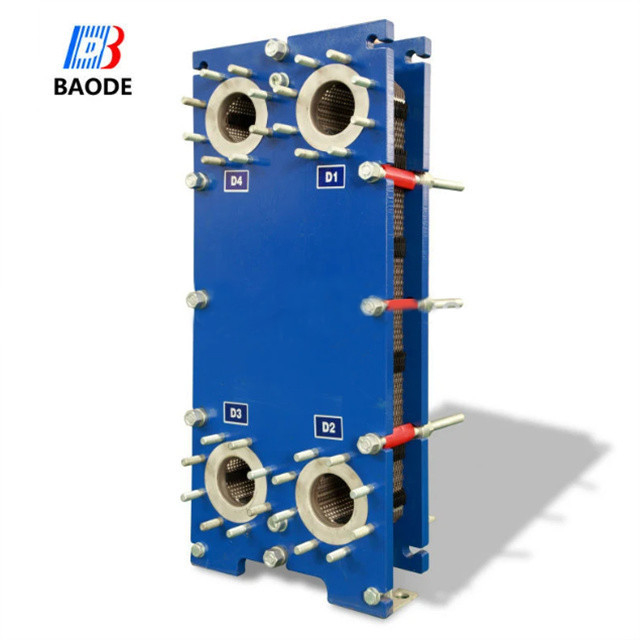

BH100 Plat stainless steel dan frame Liquid Cooling Heat Exchanger Gasket Plate Heat Exchanger Dengan Standar Tinggi
Gasket plate heat exchanger adalah jenis heat exchanger. Hal ini ditandai dengan koefisien transfer panas yang tinggi; Mudah diperbaiki dan dibersihkan; Koefisien pencemaran rendah; Struktur kompak, jejak kecil,berat ringan; Mudah untuk mengubah area transfer panas atau kombinasi proses; Perbedaan suhu akhir kecil.
Pengantar
Ini terbuat dari banyak lembaran bergelombang yang dicetak pada interval tertentu, disegel dengan gasket di sekitarnya, dan ditumpuk oleh bingkai dan spiral kompresi,empat lubang sudut piring dan gasket membentuk tabung distribusi cairan dan tabung pengumpulan, sambil memisahkan cairan panas dan dingin dengan wajar, sehingga mengalir di saluran aliran di kedua sisi setiap piring, melalui piring untuk pertukaran panas.
Prinsip kerja
Penukar panas pelat gasket terdiri dari satu set pelat logam dengan empat lubang sudut pada pelat untuk media panas dan dingin untuk melewati.Plat A dan B disusun secara bergantian, saluran jaringan terbentuk antara pelat, dan pad penyegelan menyegel media panas dan dingin di penukar panas, sambil memisahkan media panas dan dingin dengan wajar tanpa mencampur.Di kanal, aliran fluida dingin dan panas pada interval, dapat bertentangan arus atau sepanjang aliran sesuai dengan kebutuhan, dalam proses aliran fluida dingin dan panas melalui pertukaran panas dinding,sehingga mencapai efek yang diinginkan.
| Model | BH100B / BH100H | |
| Referensi silang | M10M, M10B | |
| Tinggi, H [mm] | 1084 | 1084 |
| Lebar, W [mm] | 470 | 470 |
| Min panjang standar, L [mm] | 700 | 700 |
| Panjang standar maksimum, L [mm] | 2300 | 2300 |
| Jarak pelabuhan vertikal, VC [mm] | 719 | 719 |
| Jarak pelabuhan horizontal, HC [mm] | 225 | 225 |
| Suhu maksimum [°C] | 180 | 180 |
| Tekanan maksimum [barg] | 10 | 16 |
| Ukuran flange | DN100/4' | DN0100/4" |
| Max. aliran [kg/s] | 50 | |
(Pengukuran dalam mm, N berarti jumlah pelat)
| Bahan Lempeng | Jenis Cairan yang Cocok | ||
| Baja tahan karat (AISI304.316 dll) | Air Murni, Air Biasa, Minyak Makanan, Minyak Mineral | ||
| Ti, Ti-pd | Air laut, air garam, air mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Asam sulfat yang diencerkan, larutan air organik | ||
| Tidak | Soda kaustik suhu tinggi dan konsentrasi tinggi | ||
| Hastelloy (C276, D205, B2G) | Konsentrasi Asam sulfat, asam klorida, asam fosfat | ||
| Bahan Gasket | Suhu operasi °C | Jenis Cairan yang Cocok | |
| NBR | -15~+135° C | Air, Air Laut, Minyak Mineral, Air Garam | |
| EPDM | -25 ~ + 180 ° C | Air Panas, Uap, Asam, Alkali | |
| F26 | -55 ~ +230° C | Asam, Alkali | |
| TPF | -0 ~ + 160 ° C | Asam terkonsentrasi tinggi, alkali, minyak suhu tinggi, uap | |
Penukar panas pelat gasket, dengan desain yang unik dan kinerja yang efisien telah banyak digunakan di berbagai bidang industri dan sipil.ringan dan mudah dirawat, menjadikannya pemimpin dalam teknologi transfer panas modern.
Fitur terbesar penukar panas pelat gasket adalah efisiensi tinggi. Karena desain pelat yang unik, cairan panas dan dingin mengalir dalam saluran aliran yang sangat kecil,yang sangat meningkatkan efisiensi transfer panasPada saat yang sama, karena keadaan turbulensi cairan, proses transfer panas lebih efisien.
