BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CE/UL |
| Nomor model: | Seri SH60 |
| Kuantitas min Order: | 1 UNIT |
|---|---|
| Harga: | USD 300-1000 per Unit |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 500 Unit/Unit per Bulan |
| Nama produk: | SH60 series gasket plate heat exchanger 10/16 bar 20kg/s untuk pemanasan uap HVAC | Aplikasi: | pemanasan uap |
|---|---|---|---|
| Bahan rangka: | Baja karbon | Bahan Plat: | AISI 316L/304/ NI/TI |
| Paking: | NBR/EPDM/VITON | Jenis penukar panas: | Jenis bingkai dan pelat |

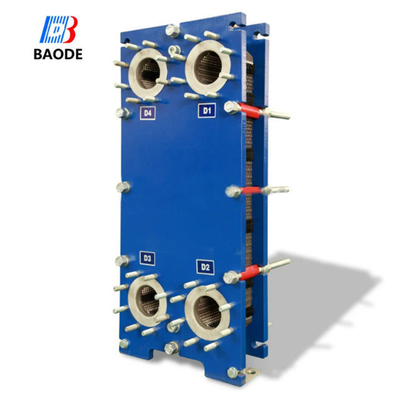

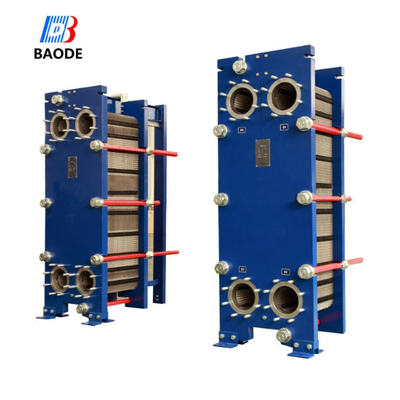

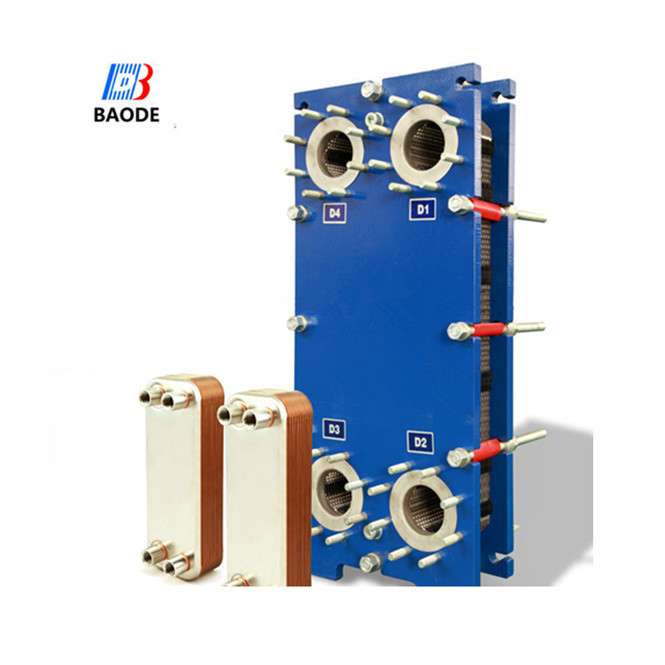

SH60 series gasket plate heat exchanger 10/16 bar 20kg/s untuk pemanasan uap HVAC
| Model | SH60 | |
| Referensi silang | TS6M | |
| Tinggi, H [mm] | 704 | 704 |
| Lebar, W [mm] | 400 | 410 |
| Min panjang standar, L [mm] | 530 | 540 |
| Panjang standar maksimum, L [mm] | 1430 | 1440 |
| Jarak pelabuhan vertikal, VC [mm] | 380 | 380 |
| Jarak pelabuhan horizontal, HC [mm] | 203 | 203 |
| Suhu maksimum [°C] | 180 | 180 |
| Tekanan maksimum [barg] | 16 | 20.6 |
| Ukuran flange | DN65/2' | DN65/2' |
| Max. aliran [kg/s] | 20 | |
(Pengukuran dalam mm, N berarti jumlah pelat)
| Bahan Lempeng | Jenis Cairan yang Cocok | ||
| Baja tahan karat (AISI304.316 dll) | Air Murni, Air Biasa, Minyak Makanan, Minyak Mineral | ||
| Ti, Ti-pd | Air laut, air garam, air mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Asam sulfat yang diencerkan, larutan air organik | ||
| Tidak | Soda kaustik suhu tinggi dan konsentrasi tinggi | ||
| Hastelloy (C276, D205, B2G) | Konsentrasi Asam sulfat, asam klorida, asam fosfat | ||
| Bahan Gasket | Suhu operasi °C | Jenis Cairan yang Cocok | |
| NBR | -15~+135° C | Air, Air Laut, Minyak Mineral, Air Garam | |
| EPDM | -25 ~ + 180 ° C | Air Panas, Uap, Asam, Alkali | |
| F26 | -55 ~ +230° C | Asam, Alkali | |
| TPF | -0 ~ + 160 ° C | Asam terkonsentrasi tinggi, alkali, minyak suhu tinggi, uap | |
Baode frame and plate heat exchanger adalah merek No.1 China di industri plate heat exchanger.Pertukang panas pelat terdiri dari sebuah paket pelat logam bergelombang dengan lubang untuk melewati dua cairan antara mana transfer panas akan terjadi. Paket pelat dipasang di antara pelat bingkai tetap dan pelat tekanan bergerak dan dikompresi oleh baut penggaris.Plat dilengkapi dengan gasket yang menyegel saluran antara plat dan mengarahkan cairan ke saluran alternatifJumlah lempeng ditentukan oleh laju aliran, sifat fisik cairan, penurunan tekanan dan program suhu.Piring bergelombang mempromosikan turbulensi cairan dan mendukung piring terhadap tekanan diferensialPiring bingkai dan piring tekanan digantung dari batang bantalan atas dan ditempatkan oleh batang panduan bawah, yang keduanya diikat pada kolom pendukung.Sambungan terletak di lempeng bingkai atau, jika salah satu atau kedua cairan melakukan lebih dari satu kali melewati unit, dalam bingkai dan piring tekanan.
Prinsip kerja
Saluran terbentuk antara lempeng dan port sudut diatur sehingga kedua media mengalir melalui saluran bergantian.dan aliran arus balik lengkap diukur untuk efisiensi tertinggi yang mungkin. Pengeboran lempeng menyediakan jalan antara lempeng, mendukung setiap lempeng terhadap yang berdekatan dan meningkatkan turbulensi, menghasilkan transfer panas yang efisien.
Waktu pengiriman singkat.
Kualitas tinggi
Harga yang wajar
Dibuat oleh pelanggan
Desain pengetahuan dan dukungan pelanggan
Kontak Person: Qi
Tel: 860510-86020200-812
