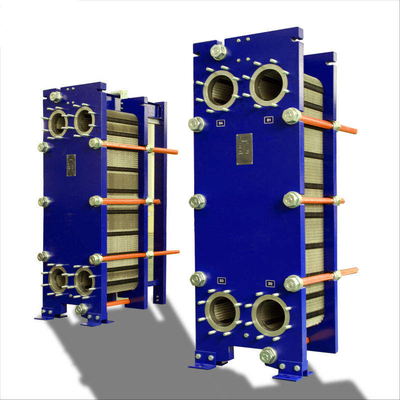

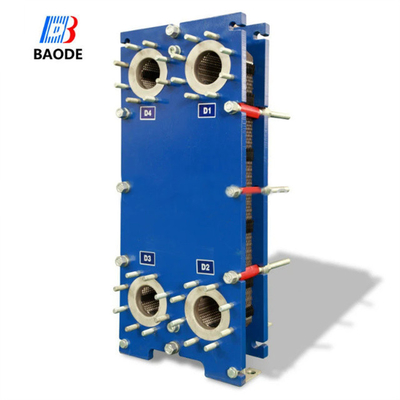

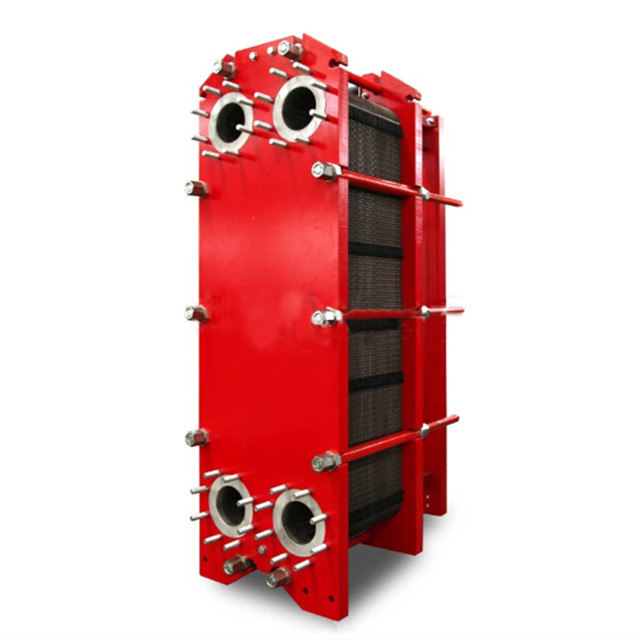

TS6M Penggantian kerangka penukar panas standar dan penukar panas pelat

Ruang ganti dan plat penukar panas untuk pemanasan dan pendinginan umum Gasket plat penukar panas

(Pengukuran dalam mm, N berarti jumlah pelat)

Penukar panas Baode adalah merek No.1 China dalam penukar panas pelat gaslekt.Pertukang panas pelat terdiri dari sebuah paket pelat logam bergelombang dengan lubang untuk melewati dua cairan antara mana transfer panas akan terjadi. Paket pelat dipasang di antara pelat bingkai tetap dan pelat tekanan bergerak dan dikompresi oleh baut penggaris.Plat dilengkapi dengan gasket yang menyegel saluran antara plat dan mengarahkan cairan ke saluran alternatifJumlah lempeng ditentukan oleh laju aliran, sifat fisik cairan, penurunan tekanan dan program suhu.Piring bergelombang mempromosikan turbulensi cairan dan mendukung piring terhadap tekanan diferensialPiring bingkai dan piring tekanan digantung dari batang bantalan atas dan ditempatkan oleh batang panduan bawah, yang keduanya diikat pada kolom pendukung.Sambungan terletak di lempeng bingkai atau, jika salah satu atau kedua cairan melakukan lebih dari satu kali melewati unit, dalam bingkai dan piring tekanan.
Keuntungan dari Baode Gasket Plate Heat Exchanger *Menyimpan ruang dan hemat energi Baode Plate Heat Exchanger adalah impian pengembang sistem!Dengan desain kompak mereka membutuhkan 20~50% lebih sedikit ruang dalam sistem Anda daripada unit shell-and-tube yang sebandingKarena mereka membutuhkan hingga 80% lebih sedikit media pendingin, Anda dapat memasang pompa yang lebih kecil yang akan mengkonsumsi energi yang lebih sedikit

Prinsip kerja
Saluran terbentuk antara lempeng dan port sudut diatur sehingga kedua media mengalir melalui saluran bergantian.
Pembagian antara saluran, dan aliran arus balik lengkap dikontrol untuk efisiensi tertinggi.Mendukung setiap lempeng terhadap yang berdekatan dan meningkatkan turbulensi, menghasilkan transfer panas yang efisien.

Bahan-bahan standar
Plat rangka: baja ringan Epoxy dicat
Nozzles: Baja karbon
Metal dilapisi: Baja tahan karat, Titanium
Plat: Baja tahan karat paduan 316 atau Titanium
Sebuah kemajuan besar pada PHEs konvensional

Jauh di depan cangkang-dan-tabung
Tidak ada kelelahan termal Pemanasan dan pendinginan siklis menghasilkan kelelahan termal pada pemanas uap kaku seperti shell-and-tube lurus.Hal ini seringkali mengakibatkan bagian-bagian yang retak dan usang yang membutuhkan perawatan dan perbaikan, sehingga menyebabkan downtime sistem yang tidak diinginkan.Kombinasi pelat tipis dan gasket fleksibel dalam seri BS mencegah kelelahan termal dengan memungkinkan unit untuk memperluas dan kontrak sebagai tanggapan terhadap perubahan suhu. Kontrol suhu yang halus Transfer panas yang cepat yang dihasilkan dari volume tahan yang kecil dan rasio permukaan / volume yang tinggi dari pelat memungkinkan respon cepat terhadap kontrol suhu.

Aplikasi
Industri makanan: Pasteurisasi susu Pasteurisasi susu dan minuman, tempering anggur, pengolahan air kemasan, pemanasan CIP (Pembersihan di tempat), air reverse osmosis.
Aplikasi laut: pendinginan pusat mesin atau turbin utama atau bantu, pendinginan minyak pelumas, pendinginan kembali air sirkular untuk tabung pendingin, piston, nozel injeksi,Pendinginan minyak Baoder, minyak kompresor dan pelumas lainnya, Pemanasan minyak pelumasan dan minyak bakar berat, Pemanasan air laut untuk produksi air tawar, Pemulihan panas,Pertukaran panas untuk pendingin udara kabin penumpang dan ruang kargo
Lainnya: pendingin minyak turbin, industri kimia, pemanasan jarak jauh, pendinginan jarak jauh, pemanasan kolam renang, pemanasan surya,
