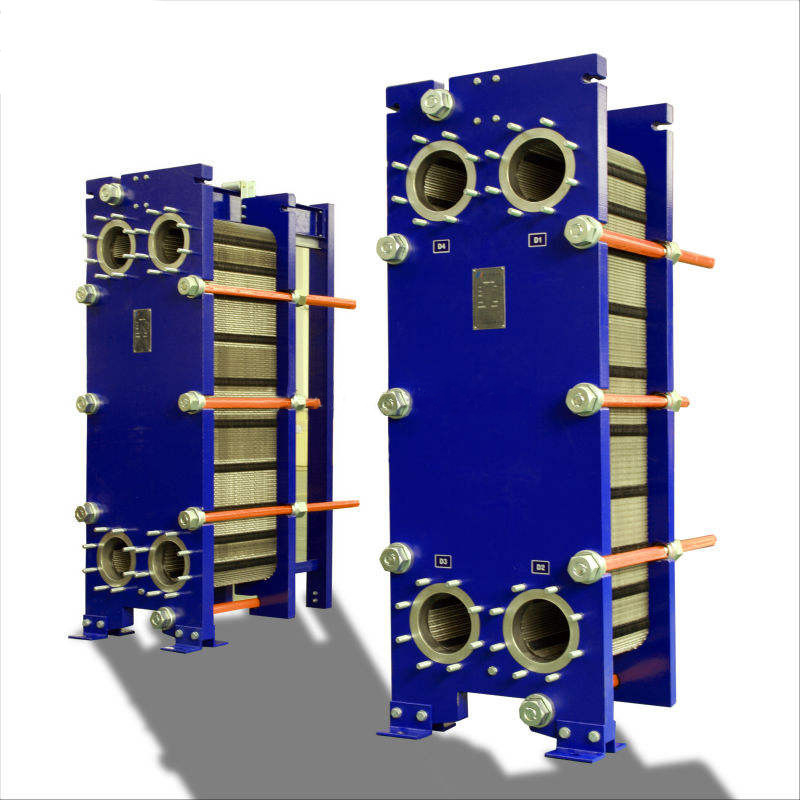

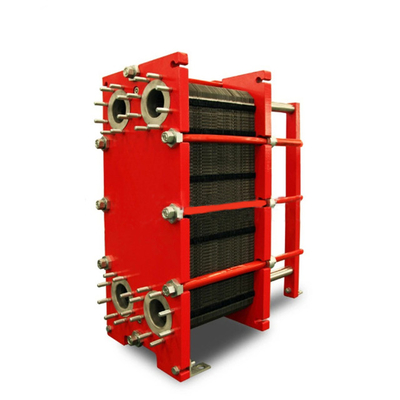

Pertukaran panas standar baja tahan karat NBR Pertukaran panas pelat gasket

Gasket Plate Heat Exchanger Baja tahan karat AISI316 Plates NBR Gasket untuk industri makanan

(Pengukuran dalam mm, N berarti jumlah pelat)

Desain standar
Pertukaran panas pelat terdiri dari paket pelat logam bergelombang dengan lubang untuk melewati dua cairan
Di antara yang mana transfer panas akan terjadi. Paket pelat dipasang di antara pelat bingkai tetap dan pelat tekanan bergerak dan dikompresi dengan baut penggaris.Plat dilengkapi dengan gasket yang menyegel saluran interpolat dan mengarahkan cairan ke saluran alternatifJumlah lempeng ditentukan oleh laju aliran, sifat fisik cairan, penurunan tekanan dan program suhu.
Piring bergelombang mempromosikan turbulensi cairan dan mendukung piring terhadap tekanan diferensial.Plat bingkai dan piring tekanan digantung dari batang bawahan atas dan terletak oleh batang panduan bawahKoneksi terletak di lempeng bingkai atau, jika salah satu atau kedua cairan melakukan lebih dari satu kali melewati unit, di lempeng bingkai dan lempeng tekanan.

Kapasitas khas
Tingkat aliran cairan
Hingga 16 kg/s (250 gpm), tergantung pada media, diizinkan
Program penurunan tekanan dan suhu.
Pemanasan air dengan uap
300 sampai 800 kW

Prinsip kerja
Saluran terbentuk antara pelat dan port sudut diatur sehingga kedua media mengalir melalui saluran bergantian.dan aliran arus balik yang lengkap dibuat untuk efisiensi tertinggi yang mungkin. Pengeboran lempeng menyediakan jalan antara lempeng, mendukung setiap lempeng terhadap yang berdekatan dan meningkatkan turbulensi, menghasilkan transfer panas yang efisien.

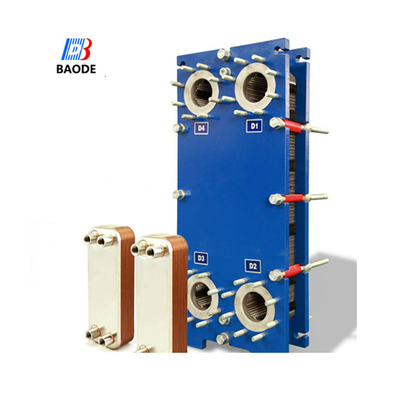

Keuntungan dari Baode Gasket Plate Heat Exchanger
* Kurang tempat& lebih efisien
BaodePlat gasketpenukar panasdengan desain yang kompak mereka hanya membutuhkan 22~50% lebih sedikit ruang dalam sistem daripada penukar panas shell-and-tube yang sebanding. sehingga mereka membutuhkan hingga 75% lebih sedikit media pendingin,Anda hanya perlu pompa yang lebih kecil yang akan mengkonsumsi lebih sedikit energi.

*Enam kali lebih efisien daripada penukar panas cangkang & tabung.
Bandingkan dengan penukar panas tabung Shell, Baodegasketpenukar panas pelat/Frame dan pelat penukar panasmemiliki efisiensi transfer panas hingga enam kali lebih tinggi. pola lempeng bergelombang khusus menciptakan tingkat turbulensi yang tinggi yang,dalam kombinasi dengan volume cair yang rendah dan nilai transfer panas yang tinggiHal ini membuat mudah untuk mengontrol pemanasan atau pendinginan efisien.

*Perawatan mudah
Ketika pembersihan diperlukan,penukar panas pelat gasketdapat dengan mudah dibuka, memberikan akses ke permukaan pelat, menggunakan air bertekanan atau cairan tertentu untuk membersihkan.
