BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | Seri BL30 |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | USD 50-1000per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | BL30 oli yang disesuaikan pendingin hidrolik aliran tinggi tembaga penukar panas pelat | Aplikasi utama: | pendingin minyak mesin mobil/pertukang panas hidrolik |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

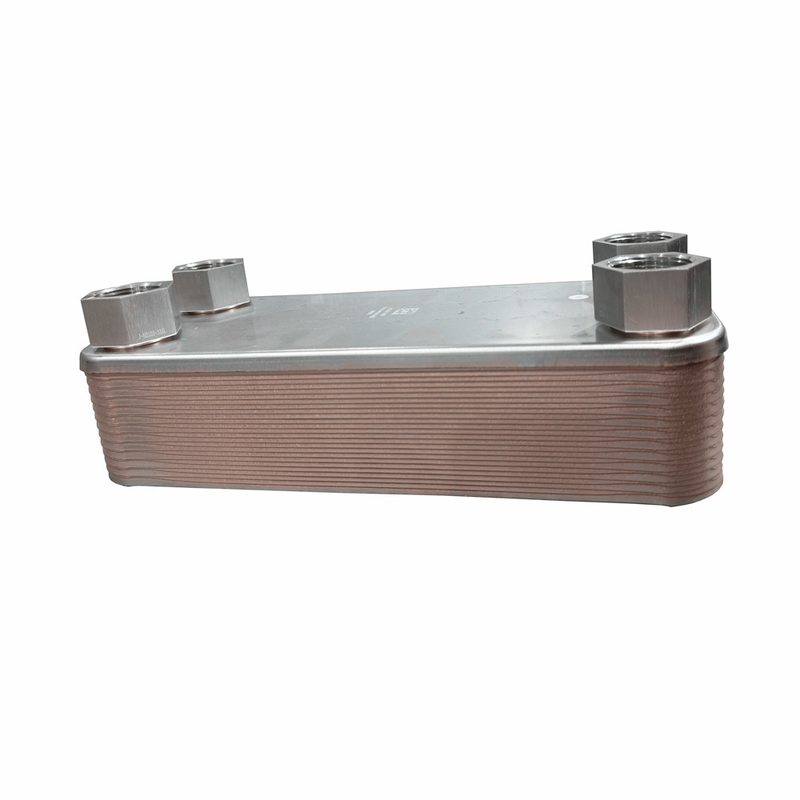

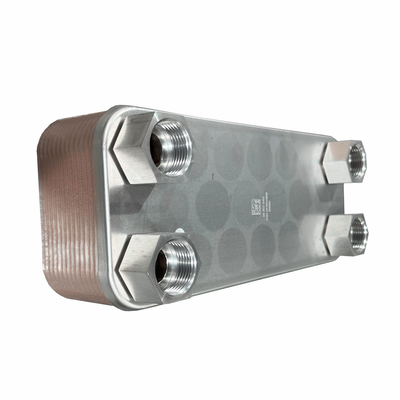

BL30 Customized Oil Cooler Hydraulic High Flow Copper Brazed Plate Heat Exchanger
Deskripsi
Penukar panas digunakan untuk bertukar panas antara dua cairan.
komponen dan memberikan tingkat efisiensi yang tinggi dikombinasikan dengan dimensi yang kompak dan berat yang rendah.
efisiensi mengurangi jumlah air pendingin yang dibutuhkan untuk transfer panas yang menghasilkan biaya operasi yang rendah.
Fitur
Piring dan sambungan diproduksi dari stainless steel ke AISI 316, vacuum brazed dengan koper.
cetakan khusus dari pelat menghasilkan aliran turbulent yang diperlukan untuk transfer panas yang efektif dan menyediakan
penukar panas pelat dengan tingkat kekuatan mekanik yang tinggi.
Rincian Operasi
Sedang
Glikol air
Cairan kerja HFC
Air
Minyak
Kontaminasi
Jumlah partikel dalam suspensi harus kurang dari 10 mg/l, ukuran partikel < 0,6 mm
Partikel seperti benang menyebabkan kenaikan tekanan yang cepat.
Kisaran suhu
10C sampai 225C (titik beku dan titik didih harus dipertimbangkan)
Tekanan
Max 45 bar sampai 225C, tes tekanan 60 bar.
Korosi
Batas-batas berikut mengacu pada nilai PH 7
Klorin bebas. CL2 < 0,5 ppm
Ion klorida CL
< 700 ppm pada 20C
< 200 ppm pada suhu 50C
Keterbatasan Lainnya
PH7-10
SO4 SULFAT 2-< 100 ppm
[HCO3]/[SO4 2-]>1
Amonia, NH3< 10 ppm
Co bebas < 10 ppm
Ion berikut tidak korosif dalam kondisi normal:
Fosfat, nitrat, nitrit, besi, mangan, natrium dan kalium
Pendinginan minyak hidrolik, Aplikasi listrik dan kogenerasi, pendinginan minyak laut, pendingin minyak mesin turbin, otomotif,
konstruksi, kereta api, industri baja
Waktu pengiriman singkat.
Kualitas tinggi
Harga yang wajar
Dibuat oleh pelanggan
Desain pengetahuan dan dukungan pelanggan
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
