BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | Seri BL30 |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | USD 50-1000per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | Tembaga Kondensor Bphe Piring Panas Pertukaran Penggunaan untuk Chiller Panas Pompa AC | Aplikasi utama: | pendingin minyak mesin mobil/pertukang panas hidrolik |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

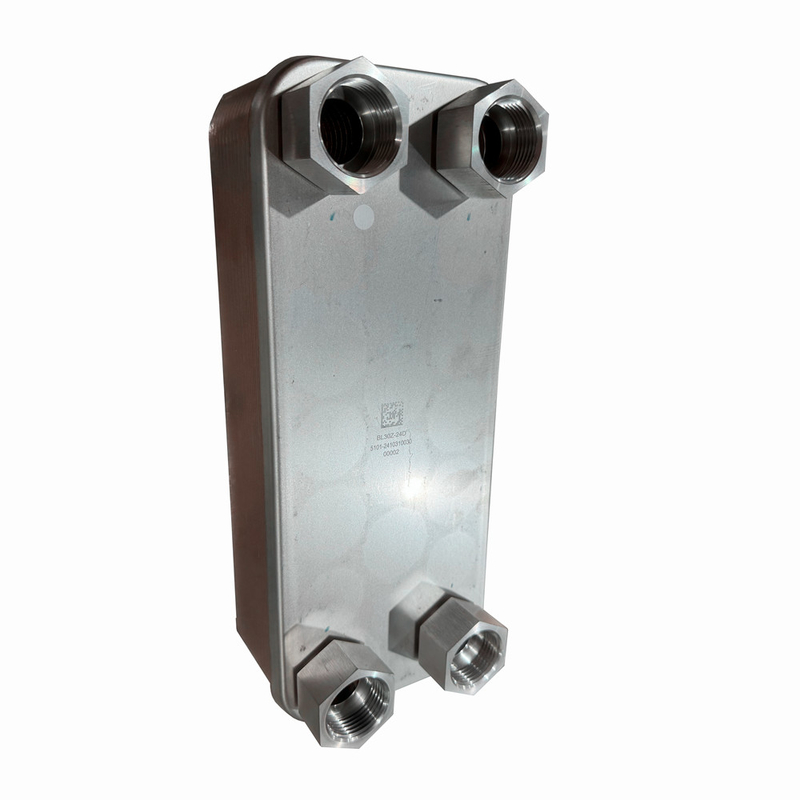

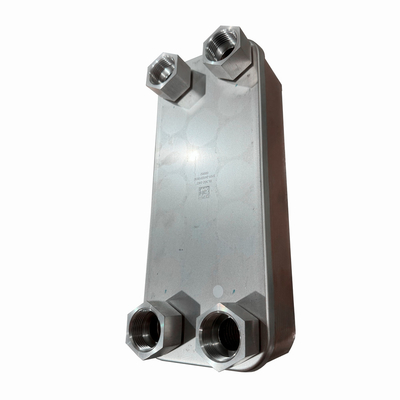

Tembaga Kondensor Bphe Piring Panas Pertukaran Penggunaan untuk Chiller Panas Pompa AC
Deskripsi Produk
Prinsip dan aplikasi penukar panas pelat las
1. Gambaran umum tentang prinsip
Pertukaran panas lempeng las adalah peralatan pertukaran panas yang efisien, prinsip utamanya adalah penggunaan serangkaian pelat logam yang terdiri dari saluran aliran,sehingga dua atau lebih cairan dalam pertukaran panas lempengTeknologi pemadaman adalah untuk mengisi celah sendi setelah melelehkan logam pemadaman untuk mencapai koneksi yang kuat antara logam.teknologi pengelasan jarum memastikan kedapatan dan kekuatan struktural pelat dan menyediakan lingkungan pertukaran panas yang stabil untuk cairan.
2Struktur dan karakteristik lempeng
Pertukang panas piring terdiri dari serangkaian piring logam bergelombang yang bertindih, dan saluran aliran yang tipis dan seragam terbentuk antara piring.efisiensi transfer panas yang tinggiSelain itu, penukar panas pelat juga memiliki keuntungan dari kemampuan beradaptasi yang kuat, perluasan yang mudah dan kombinasi yang fleksibel,yang dapat memenuhi kebutuhan pertukaran panas dari berbagai kesempatan dan proses.
3. Prinsip proses brazing
Dalam proses brazing, logam pengisi dilebur dan diisi di celah antara piring, dan menembus ke celah sendi melalui aksi kapiler untuk membentuk koneksi antara logam.Proses brazing membutuhkan kontrol yang ketat dari parameter seperti suhu brazing, waktu dan kekuatan grafit untuk memastikan bahwa logam pengisi las benar-benar meleleh dan sendi yang baik terbentuk.dan dapat menahan perubahan tekanan dan suhu yang dihasilkan selama proses kerja.
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
