BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | seri HBL95 |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | USD 50-1000per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | Pemanas Air Pemanas Air Pemanas Untuk Kamar Mandi | Aplikasi utama: | pendingin minyak mesin mobil/pertukang panas hidrolik |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

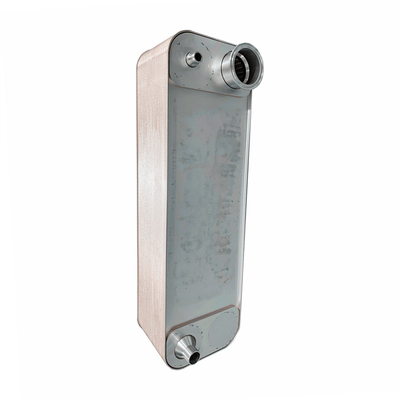

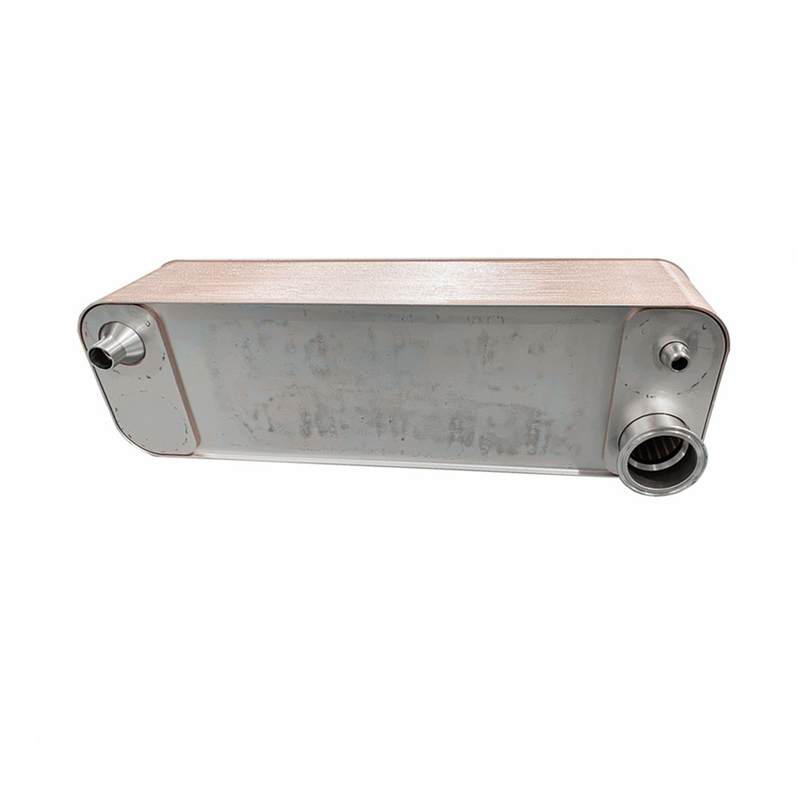

Pemanas Air Pemanas Air Pemanas Untuk Kamar Mandi
Deskripsi Produk
Penukar panas pelat las memiliki keuntungan tidak ada gasket, tidak ada kebocoran, berat ringan, ukuran kecil, harga rendah, mudah dibongkar dan dipasang, dan efisiensi transfer panas yang tinggi.Strukturnya cocok untuk uap, air atau cairan proses dan dapat digunakan dengan perbedaan suhu minimal antara kedua cairan.
Bagaimana untuk mencegah tegangan yang tidak merata dari lempeng las exchanger panas bundel tabung?
Penukar panas lempeng las terbuat dari sejumlah lembaran bergelombang yang dicetak yang disusun pada interval yang sesuai, yang disegel dengan mesin cuci dan ditumpuk dengan bingkai dan sekrup penekan.Empat lubang sudut piring dan gasket membentuk tabung distribusi cairan dan tabung pengumpulan, dan cairan panas dan dingin secara wajar dipisahkan dalam saluran aliran di kedua sisi setiap piring untuk mengalir melalui piring untuk pertukaran panas.
Pertama, posisi lug angkat penukar panas pelat las sehingga geser penukar panas berada dalam posisi tegangan (dan arah vertikal),Tahan gravitasi penukar panas, menghindari tekanan langsung pada bundel tabung, dan menghindari baffle gores cangkang.ketegangan telinga posisi harus dipertahankan pada saat yang samaDalam penukar panas pelat las, ada dua mode transfer panas utama: konduksi dan konveksi.Cairan panas mentransfer panas ke satu sisi dinding tabung melalui konveksi, dan kemudian mentransfer panas dari satu sisi ke sisi lain melalui konduksi, dan sisi lain dari dinding tabung mentransfer panas ke cairan dingin melalui konveksi,Dengan demikian menyelesaikan proses transfer panas penukar panas.
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
