BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | seri HBL95 |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | USD 50-1000per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | Produksi profesional penukar panas jenis lempeng dilas penukar panas air air air 316 untuk HVAC | Aplikasi utama: | pendingin minyak mesin mobil/pertukang panas hidrolik |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

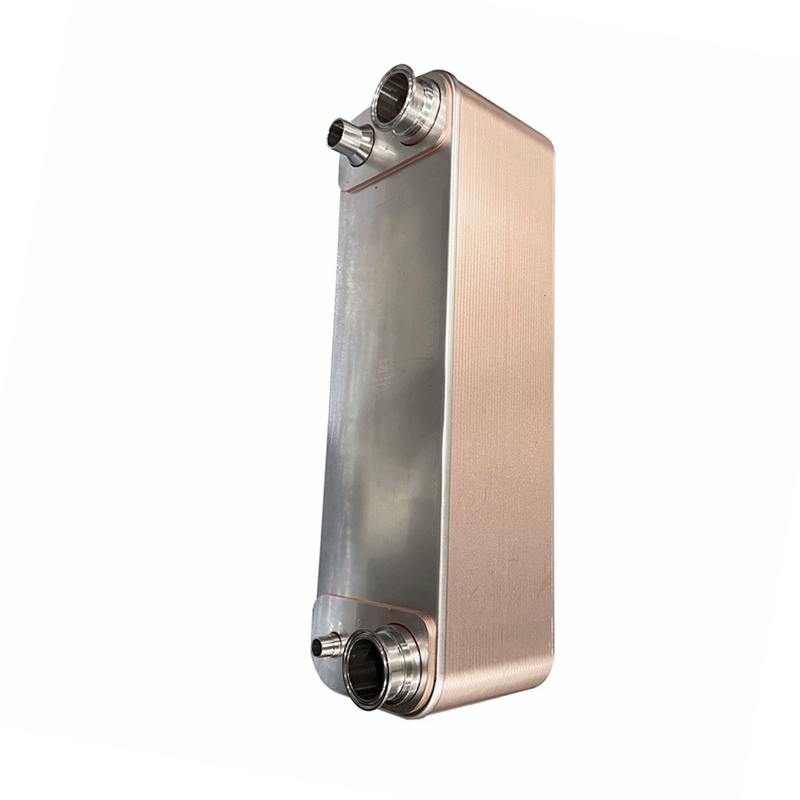

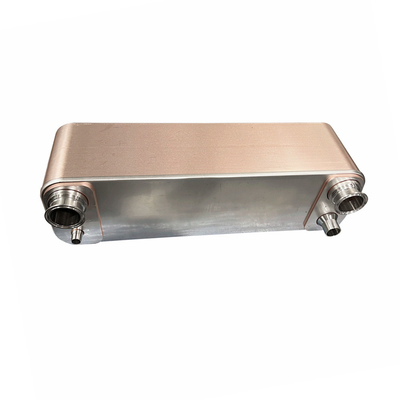

Produksi profesional penukar panas jenis lempeng dilas penukar panas air air air 316 untuk HVAC
Deskripsi Produk
Pertukaran panas pelat las memiliki cacat, tidak dapat dibongkar dan dibersihkan, tidak dapat diperbaiki, harganya sedikit lebih tinggi.Penukar panas lempeng las dapat terdiri dari langkah yang berbeda sesuai dengan parameter utama yang berbeda untuk meningkatkan efisiensi transfer panas.
Pertukaran panas lempeng las tidak memiliki bantalan penyegelan, lempeng dilas dengan tembaga Bo suhu tinggi peleburan pengelasan listrik, lempeng memiliki skema desain bergelombang melengkung bulat,yang dapat membuat mekanika cairan dalam aliran air yang rendah juga dapat menyelesaikan penyemburanVolume penukar panas pelat las umumnya kecil, dan aplikasi utama adalah dalam tekanan ultra-tinggi,dan pad kulit tidak dapat diintegrasikan ke dalam kondisi kerja.
Langkah-langkah mekanika fluida di lempeng dapat terdiri dari banyak aspek sesuai dengan situasi aplikasi yang sebenarnya, dan umumnya terdiri dari langkah tunggal dan multi-langkah.Jika material di kedua sisi simetris dalam satu langkah, satu sisi bahan dapat menjadi langkah tunggal dan sisi lain bahan dapat menjadi langkah ganda, dan kedua sisi bahan dapat terdiri dari langkah yang berbeda.Komposisi spesifikasi penukar panas pelat las adalah bahwa sisi panas dan dingin adalah langkah tunggal, dan penukar panas multi-langkah juga dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Metode komposisi langkah harus dihitung berdasarkan transfer panas dan resistensi gesekan hidrodinamika,dan indeks transfer panas konvektif di saluran aliran dingin dan panas harus sama atau dekat satu sama lain sejauh mungkinKarena indeks transfer panas konvektif di kedua sisi permukaan konduksi panas sama atau dekat, konduktivitas termal sangat besar.
Meskipun arus pertukangan panas lempeng las bervariasi dari lempeng ke lempeng, arus rata-rata masih digunakan untuk menghitung transfer panas dan hambatan gesekan hidrodinamika.Karena "U" berbentuk single step docking yang ditetapkan pada pelat penjepit, pemisahan mudah.
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
