BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | Seri BL95 |
| Kuantitas min Order: | 5 unit |
|---|---|
| Harga: | USD 200-500per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | Baja tahan karat air didinginkan kondensor dilas penukar panas pendingin penukar panas bagian pelat | Aplikasi utama: | Pemanasan industri, HVAC&R |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

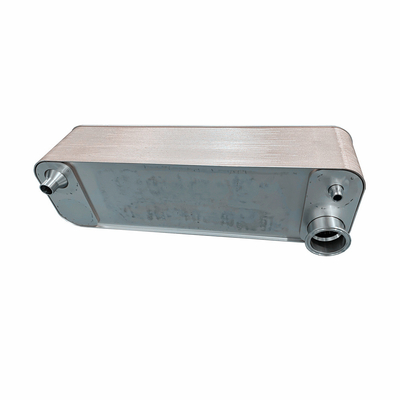

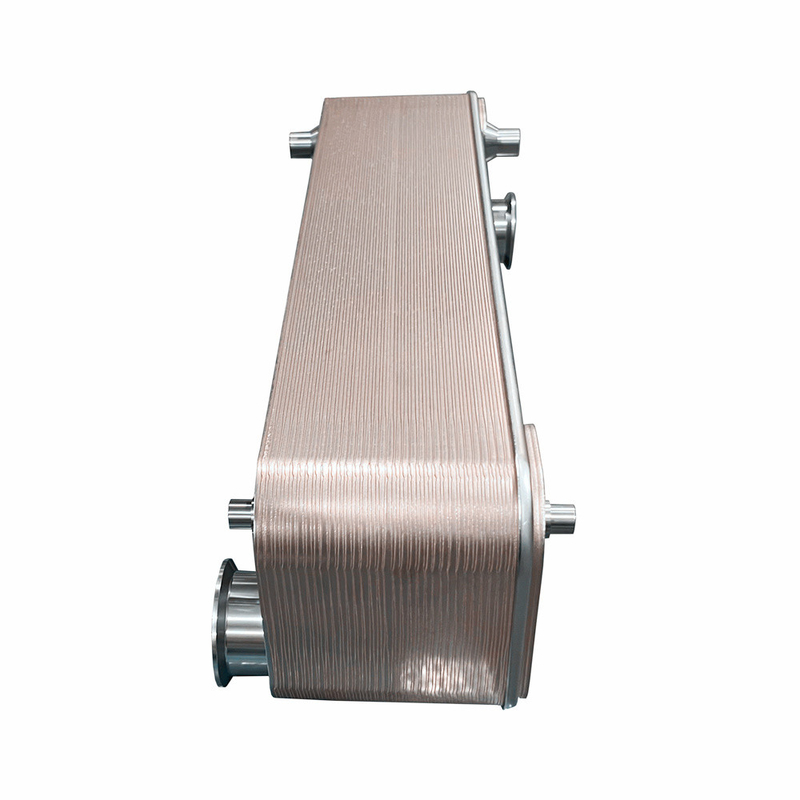

Baja tahan karat air didinginkan kondensor dilas penukar panas pendingin penukar panas bagian pelat penukar panas
Prinsip kerja
Penukar panas lempeng las adalah peralatan penukar panas yang umum digunakan, prinsip kerjanya adalah sebagai berikut:
1. Gambaran umum prinsip
Panas plat dilas penukar terdiri dari serangkaian plat logam yang disusun secara paralel, plat dihubungkan oleh teknologi brazing, aliran cairan bergantian antara plat dan plat,dan panas ditransfer langsung melalui permukaan pelat untuk mencapai transfer panas.
2. Aliran cairan
Selama proses kerja, cairan dingin dan panas masuk melalui sisi yang berbeda dari penukar panas pelat, masing-masing disebut sisi panas dan sisi dingin,cairan panas biasanya cairan suhu tinggi (seperti air panas, uap, dll) dan cairan dingin biasanya cairan suhu rendah (seperti air dingin, pendingin, dll).
3. Transfer panas
Cairan panas mengalir di antara lempeng di sisi panas, mentransfer panas ke lempeng, yang kemudian mentransfer panas melalui permukaan lempeng ke cairan dingin.Cairan dingin mengalir di antara piring di sisi dingin, menyerap panas untuk mentransfer panas dari cairan panas ke cairan dingin. Dengan cara ini, suhu cairan panas menurun dan suhu cairan dingin meningkat.
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
B
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
