BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | Seri BL95 |
| Kuantitas min Order: | 1 unit |
|---|---|
| Harga: | USD 50-1000per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | Pertukaran panas pelat stainless steel untuk pendingin HVAC pendingin cair ke air | Aplikasi utama: | pendingin minyak mesin mobil/pertukang panas hidrolik |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

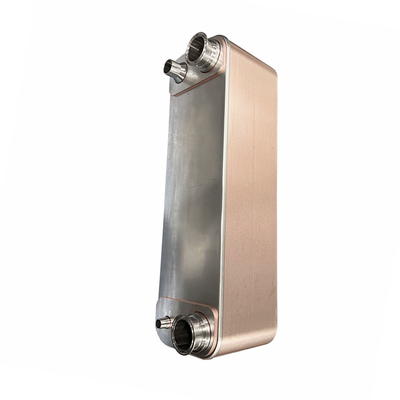

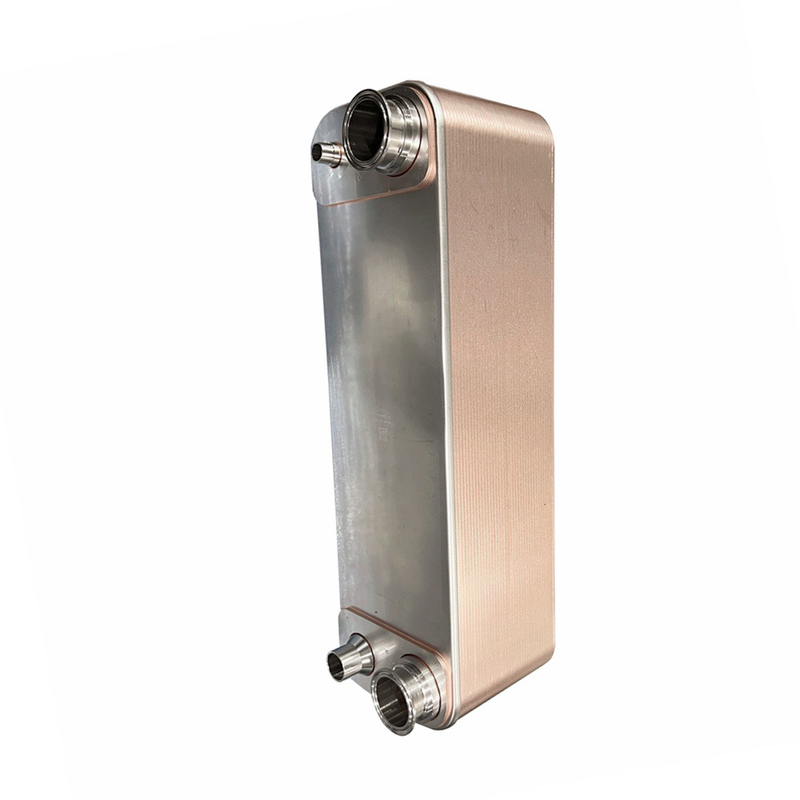

Pertukaran panas pelat stainless steel untuk pendingin HVAC pendingin cair ke air
Deskripsi
Pertukaran panas pelat las adalah semacam peralatan pertukaran panas yang efisien, kompak dan ringan, yang banyak digunakan di banyak industri.Hal ini mewujudkan transfer panas dan pertukaran dengan menggunakan kontak las dan tertutup antara piring.
Pertama, prinsip kerja
Prinsip kerja penukar panas pelat las terutama didasarkan pada mekanisme transfer panas antara pelat penukar panas.yang dihubungkan dengan proses pemadaman. Cairan pertukaran panas mengalir melalui saluran di satu sisi, sementara cairan pendingin mengalir melalui saluran di sisi lain.panas ditransfer dari cairan suhu tinggi ke cairan suhu rendah melalui lempeng, menyelesaikan transfer dan pertukaran panas.
Kedua, karakteristik struktural
1. Desain kompak: penukar panas pelat las menggunakan desain kompak, membuatnya menempati ruang yang sangat kecil, cocok untuk kesempatan ruang terbatas.ukuran dan beratnya lebih ringan, dan lebih mudah dipasang dan dirawat.
2Transfer panas yang efisien: Karena kontak las antara pelat dan pelat, efisiensi transfer panas yang lebih tinggi dapat dicapai.Penukar panas lempeng las memiliki konduktivitas termal yang lebih tinggi dan resistensi termal yang lebih rendah, sehingga meningkatkan efisiensi energi penukar panas.
3. Ketahanan tekanan yang kuat: Penukar panas pelat yang terhubung oleh proses brazing memiliki ketahanan tekanan yang kuat dan dapat menahan tekanan tinggi dan lingkungan suhu tinggi.
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
