BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | seri BL130 |
| Kuantitas min Order: | 5 unit |
|---|---|
| Harga: | USD 200-500per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | Tipe lempeng penukar panas las yang dibuat khusus untuk pendinginan dan pemanasan | Aplikasi utama: | Pemanasan industri, HVAC&R |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

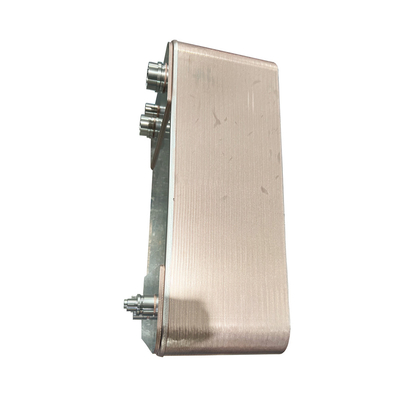

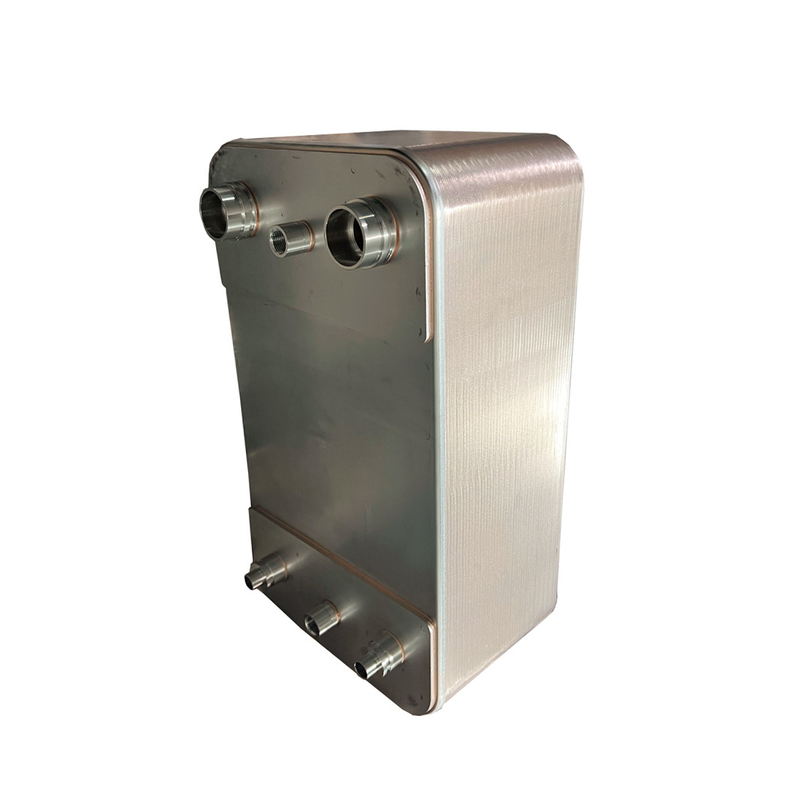

Custom Made Brazed Heat Exchanger Plate Type untuk pendingin dan pemanasan
Prinsip aliran evaporator
Saluran yang terbentuk antara lempeng bergelombang dan sudut diatur sehingga kedua media mengalir
melalui saluran alternatif, selalu dalam arah yang berlawanan (aliran arus lawan).
(uap + cairan) masuk ke kiri bawah penukar dengan kualitas uap tergantung pada operasi
Evaporasi fase cair terjadi di dalam saluran dan beberapa derajat
superheat selalu diminta, yang merupakan alasan mengapa proses ini disebut "ekstensi kering".
gambar evaporator panah biru gelap dan terang menunjukkan lokasi koneksi pendingin.
(saline) yang akan didinginkan mengalir melawan arus di saluran yang berlawanan; anak panah merah gelap dan terang menunjukkan
lokasi koneksi air (saline).
Desain standar
Paket plat ditutupi oleh plat penutup. koneksi terletak di depan atau belakang plat penutup.
Piring bergelombang untuk meningkatkan efisiensi transfer panas dan membuatnya kaku.
Bahan standar
Plat penutup: Baja tahan karat AISI 316
Koneksi: Baja tahan karat AISI 316
Plat: Baja tahan karat AISI 316
Bahan pemadaman: Tembaga
Rincian yang diperlukan untuk penawaran
Untuk memungkinkan perwakilan Baode untuk membuat penawaran khusus, pertanyaan harus disertai dengan berikut
rincian:
arus atau beban panas yang dibutuhkan
Program suhu
∆ sifat fisik cairan yang dimaksud
- tekanan kerja yang diinginkan
️ penurunan tekanan maksimum yang diizinkan
Keuntungan penukar panas lempeng las di industri dan HVAC&R
Baode brazed plate heat exchanger (BHE) memiliki beberapa keuntungan dibandingkan dengan penukar panas tradisional di industri
dan aplikasi HVAC&R.
Efisiensi transfer panas BHE yang tinggi membuatnya sangat kompak dan juga mudah dipasang di tempat-tempat yang luas
terbatas.
Unit ini tidak memiliki gasket dan oleh karena itu cocok untuk aplikasi di mana suhu dan / atau tekanan tinggi misalnya di distrik
Pemanasan.
Sistem pasokan Baode meyakinkan bahwa, tidak peduli di mana Anda berada di dunia, unit BHE tersedia dengan sangat cepat.
waktu pengiriman yang singkat.
Waktu pengiriman singkat.
Kualitas tinggi
Harga yang wajar
Dibuat oleh pelanggan
Desain pengetahuan dan dukungan pelanggan
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
B
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
