BAODE Heat Exchanger Equipment Co., Ltd

|
| Tempat asal: | Cina |
| Nama merek: | Baode |
| Sertifikasi: | CCS/UL/CE |
| Nomor model: | seri BL26 |
| Kuantitas min Order: | 15 Unit |
|---|---|
| Harga: | USD 50-1000per Units |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 14-18 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 unit per bulan |
| Nama produk: | Pabrik Pertukaran Panas Lempeng Tembaga untuk Kondensator Evaporator Pemanasan Hidronik | Aplikasi utama: | pendingin minyak mesin mobil/pertukang panas hidrolik |
|---|---|---|---|
| Bahan mematri: | Tembaga | Jenis pendingin oli: | Penukar panas plat tembaga brazing |

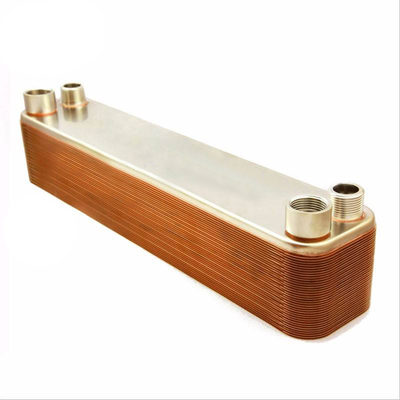

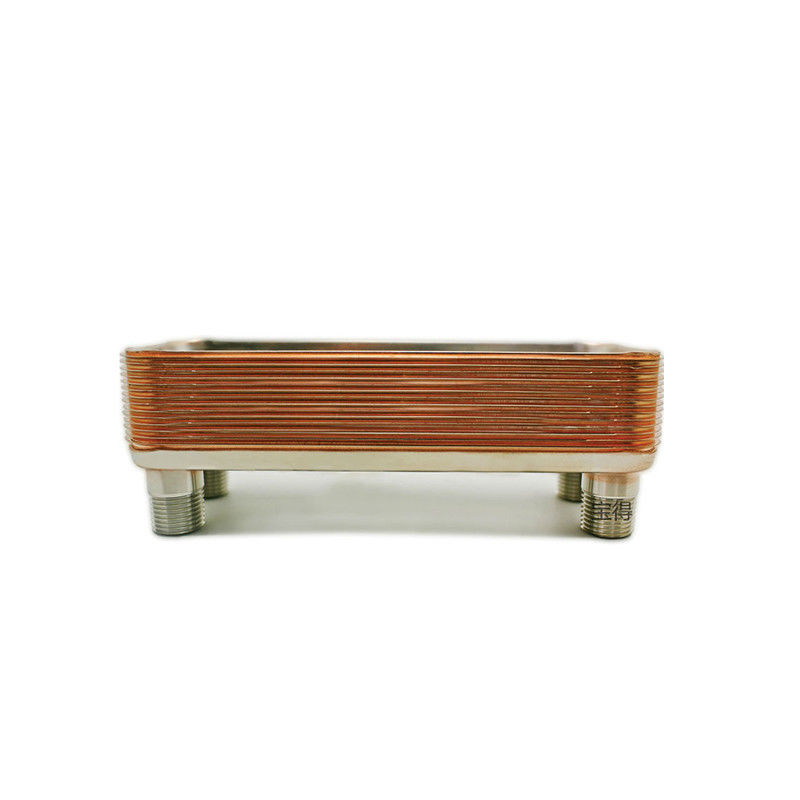

Pabrik Pertukaran Panas Lempeng Tembaga untuk Kondensator Evaporator Pemanasan Hidronik
Deskripsi Produk
Prinsip kerja
Memperikat pelat stainless steel bersama-sama menghilangkan kebutuhan untuk penyegelan gasket dan pelat bingkai tebal.bahan pemadaman menyegel paketPemanukar panas yang dilas Baode dilas di semua titik kontak, memastikan efisiensi transfer panas dan ketahanan tekanan yang optimal.Karena hampir semua bahan digunakan untuk transfer panas, penukar panas pelat las memiliki ukuran kompak dan memiliki berat dan volume tahan rendah.Bphe (pengganti panas pelat las) terdiri dari pelat baja tahan karat bergelombang tipis yang dilas bersama dengan menggunakan tembaga sebagai bahan las.Untuk aplikasi makanan dan aplikasi yang melibatkan cairan yang agresif, unit las nikel diminta.
Struktur internal penukar panas pelat terdiri dari kelompok pelat dan shell.
1Kelompok lempeng: Bagian inti dari penukar panas lempeng adalah kelompok lempeng, yang terdiri dari serangkaian lempeng logam sejajar dengan cangkang.Setiap pelat dari kelompok panel memiliki tepi tertutup dan tepi terbukaAda celah tertentu antara lempeng, membentuk saluran transfer panas.
2. Shell: Shell adalah shell dari kelompok pelat sekitarnya, yang memiliki komponen struktural seperti deflektor, pipa masuk dan keluar dan distributor cairan,digunakan untuk mengarahkan dan mendistribusikan aliran cairan
3Segel: Segel adalah bagian yang memainkan peran penyegelan di antarmuka antara kelompok pelat dan cangkang, dan memastikan bahwa media panas tidak akan bocor dengan memampatkan dan memperbaiki kelompok pelat.
Dalam proses, dua zat mengalir melalui masuk dan keluarnya penukar panas pelat masing-masing, dan membentuk pertukaran panas antara kelompok pelat, sehingga mencapai transfer panas.Cairan masuk ke rumah melalui perangkat kontrol aliran cairanDalam setiap saluran, cairan mentransfer panas ke cairan yang berlawanan selama proses pertukaran panas di permukaan pelat.Panas kemudian dilepaskan melalui deflektor dan pipa outletSiklus ini diulang untuk mencapai tujuan transfer panas.
| Model | BL26 |
| Lebar, A [mm] | 111 |
| Ketinggian, B [mm] | 310 |
| Panjang, E [mm] | 10+2,36n |
| Jarak pelabuhan horizontal, C [mm] | 50 |
| Jarak pelabuhan vertikal, D [mm] | 250 |
| Tekanan maksimum [Mpa] | 3 |
| Tingkat aliran maksimum [M3/jam] | 8.1 |
| Berat [kg] | 1.3+0.12n |
Model
BL1
Aplikasi
Pemanasan air kolam renang.
sangat dapat diandalkan, Baode Panas Piring penukar panas dirancang untuk efisien pemanasan kembali
dan menjaga suhu air di kolam renang dari semua
dimensi dan kapasitas dari sumber panas primer seperti
boiler, instalasi surya, pompa panas dll.
Desain standar
Modul kemasan lengkap termasuk:
Pertukaran panas pelat baja tahan karat, untuk operasi dengan air laut atau air yang sedikit korosif (balneo-terapi,
air mata air panas).
Bahan standar
Plat penutup: Baja tahan karat AISI 316
Koneksi: Baja tahan karat AISI 316
Plat: Baja tahan karat AISI 316
Bahan pemadaman: Tembaga
Rincian yang diperlukan untuk penawaran
Untuk memungkinkan perwakilan Baode membuat penawaran khusus, pertanyaan harus disertai dengan rincian berikut:
arus atau beban panas yang dibutuhkan
Program suhu
∆ sifat fisik cairan yang dimaksud
- tekanan kerja yang diinginkan
️ penurunan tekanan maksimum yang diizinkan
Waktu pengiriman singkat.
Kualitas tinggi
Harga yang wajar
Dibuat oleh pelanggan
Desain pengetahuan dan dukungan pelanggan
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Lebar, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Ketinggian, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Panjang, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2.4n | 10+2,35n | 11+2,35n |
| Jarak pelabuhan horizontal, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Jarak pelabuhan vertikal, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Tekanan maksimum [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Berat [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Lebar, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Ketinggian, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Panjang, E [mm] | 13+2.36n | 13+2,75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2,55n |
| Jarak pelabuhan horizontal, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Jarak pelabuhan vertikal, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Tekanan maksimum [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tingkat aliran maksimum [M3/jam] | 42 | 100 | 100 | 300 | 42 | 100 |
| Berat [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
