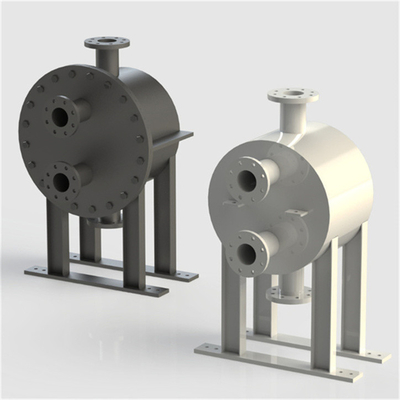

Pertukang Panas Lempeng dan Kerang yang Dipakai sebagai Desuperheater untuk Pemulihan Panas Limbah

Plate and shell heat exchanger adalah pertukang panas dengan tabung pelat sebagai elemen transfer panas, juga dikenal sebagai pertukang panas lembaran.bundel tabung pelat dan shell (gambar)Titik kontak dari sepasang slats yang terbentuk dingin dilas erat bersama-sama untuk membentuk tabung pelat yang berisi banyak saluran aliran datar.Banyak piring dengan lebar yang berbeda diatur dalam urutan tertentuUntuk menjaga jarak antara lempeng dan tabung, masukkan strip logam di kedua ujung lempeng dan tabung yang berdekatan, dan las mereka bersama-sama.sehingga banyak tabung lempeng terikat erat bersama-sama untuk membentuk bundel tabung lempeng. Bagian ujung dari bundel tabung menampilkan sejumlah bundel tabung pelat pelat yang dipasang di cangkang,dan perbedaan ekspansi longitudinal dihilangkan dengan menyelip segel antara itu dan cangkangBagian peralatan umumnya melingkar, tetapi juga persegi panjang, hexagonal dan sebagainya. cairan A mengalir di dalam pelat, dan cairan B mengalir antara pelat dan tabung di dalam cangkang.

Plate dan shell exchanger adalah bentuk struktural antara shell dan tube heat exchanger dan plate heat exchanger yang memperhitungkan keuntungan dari keduanya:

1 Dengan pelat sebagai permukaan transfer panas, efisiensi transfer panas yang baik. koefisien transfer panas adalah sekitar 2 kali dari shell-and-tube heat exchanger.

2 Struktur kompak, ukuran kecil.

3 Ketahanan suhu, ketahanan tekanan, suhu kerja tertinggi hingga 800°C, tekanan kerja tertinggi hingga 6,3 mpa.

4 Cairan dalam saluran datar mengalir dengan kecepatan tinggi, dan permukaan lempeng halus, tidak mudah untuk skala, bundel lempeng dapat dilepas, dan pembersihan juga nyaman.proses pembuatan penukar panas ini lebih rumit daripada penukar panas cangkang dan tabung, dan jumlah pengelasan besar dan persyaratan yang tinggi, sehingga popularitas dan penerapannya terbatas.kertasProduk khas terutama digunakan dalam industri makanan, obat-obatan dan industri pengolahan lainnya yang membutuhkan efisiensi transfer panas yang baik dan waktu tinggal yang singkat.
