Penukar panas Compabloc terdiri dari tumpukan lempeng bergelombang yang dilas bersama untuk membentuk saluran panas dan dingin bergantian.Pelat terbuat dari stainless steel atau bahan tahan korosi lainnya untuk memastikan daya tahan dan umur panjang.

Proses perpindahan panas dalam penukar panas Compabloc terjadi melalui konduksi dan konveksi.meningkatkan transfer panas dengan meningkatkan area kontak antara cairan dan permukaan pelat.

Desain

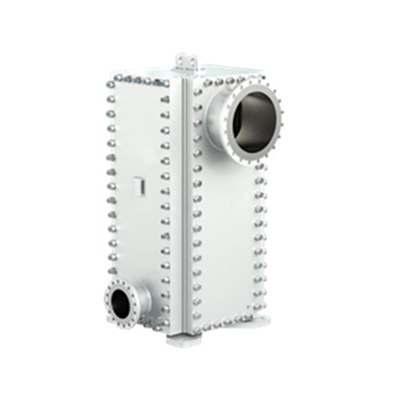

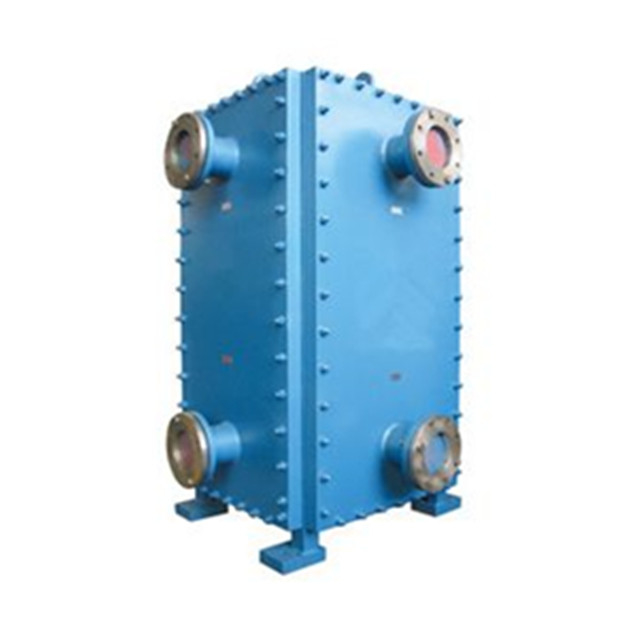

Jantung Compabloc adalah tumpukan olat transformer panas bergelombang dari 316L stainless steel, dan bahan berkualitas tinggi lainnya.Piring las leser (model CP30 dan atas) dan membentuk inti kompakInti ini kemudian dikelilingi dan didukung oleh empat balok sudut, kepala atas dan bawah dan empat panel sisi.
Komponen-komponen ini diborgol bersama-sama dan dapat dengan cepat dibongkar untuk inspeksi, servis dan pembersihan.
Desain dapat dikonfigurasi dalam pengaturan single atau multi-pass dalam operasi ko- atau counter-current, untuk tugas cair-ke-cair atau dua fase.

Optimasi Proses
Karena konsep desain unik Compabloc kemungkinan untuk proses optimasi dan fleksibilitas tidak terbatas.Compabloc dapat dirancang dengan konfigurasi single-pass atau multi-passUntuk kondensasi, reboiling dan tugas cair-ke-cair tanpa cross suhu, konfigurasi single-pass cocok dengan total cross-flow.Daerah aliran silang yang besar dan jalur aliran pendek cocok dengan tugas kondensasi tekanan rendah dan memungkinkan penurunan tekanan yang sangat rendahKonfigurasi multi-pass cocok untuk tugas dengan pendekatan suhu silang dan suhu dekat.

Saat ini ada tujuh model keluarga piring dengan area transfer panas mulai dari 0.7 sampai 840 m2 per unit dan setiap model dimodulasi dengan jumlah yang berbeda dari pelat untuk memungkinkan yang terbaik sesuai untuk setiap tugas.

Konsep desain memungkinkan jumlah yang berbeda dari melewati pada dua sirkuit sehingga memungkinkan perbedaan besar dalam aliran antara sisi panas dan sisi dingin.Baffling dapat dengan mudah diatur kembali untuk memenuhi tugas baru jika tingkat aliran atau suhu berubah. Pendekatan suhu dekat hingga 3C (5.4F) dapat dicapai.
Compabloc dapat dipasang secara vertikal, untuk tugas normal cair-ke-cair, kondensasi dengan sub-pendinginan dan tugas pendinginan gas, atau horizontal, untuk sebagian besar tugas kondensasi,pajak reboiling atau liquid-to-liquid di mana tinggi dibatasi.
