Deskripsi Produk

Compabloc adalah penukar panas kompak yang dilas sepenuhnya yang dirancang untuk berbagai tugas proses dan utilitas.solusi penukar panas kompak dan bisa dibersihkan yang tersedia saat ini.

Desain

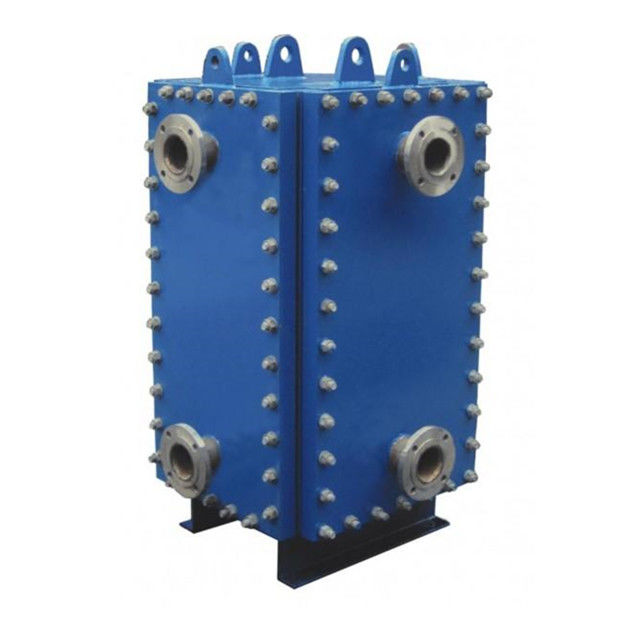

Rangkaian Compabloc penukar panas las dengan fokus pada kinerja, kompak, dan serviceability.Jantung Compabloc adalah tumpukan lempeng transfer panas bergelombang dari 316L stainless steel, atau bahan lain. pelat lasers dan membentuk inti yang kompak. inti ini kemudian tertutup dan didukung oleh empat balok sudut,kepala atas dan bawah dan empat panel sisi (lihat Bagian tampilan Compabloc)Komponen-komponen ini diborgol bersama-sama dan dapat dengan cepat dibongkar untuk inspeksi, layanan dan pembersihan.Desain dapat dikonfigurasi dalam pengaturan single atau multi-pass dalam operasi sama arus atau anti arus, untuk tugas cair-ke-cair atau dua fase.

Prinsip Operasi

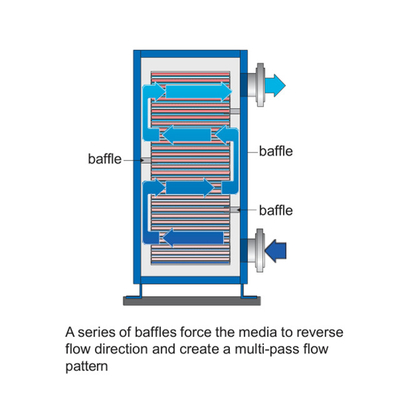

Kedua media di penukar panas Compabloc mengalir dalam saluran yang dilas secara bergantian antara pelat bergelombang.Piring bergelombang ini mempromosikan turbulensi tinggi yang memberikan efisiensi transfer panas yang tinggi dan membantu meminimalkan pencemaran. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Setiap jalur dipisahkan dari jalur yang berdekatan dengan penyangga yang ditekan yang memaksa cairan untuk berputar antara paket piring dan panel.Pengaturan pass Compabloc yang fleksibel membuatnya cocok untuk tugas cair-ke-cairan dengan aliran yang berbeda, atau dua fase kondensasi atau aplikasi reboiler.

Aplikasi

Produksi minyak & gas

• Pemulihan panas dalam sistem TEG (pengeringan gas)
• Pemulihan panas, pendinginan, kondensasi & reboiling dalam sistem amine (penyesalan gas, layanan asam)
• Pemulihan panas, pemanasan dan pendinginan dalam sistem dehidrasi minyak mentah dan desalinasi
• Kondensasi di unit pemulihan uap
• Pemulihan panas, pendinginan, kondensasi dan reboiling dalam sistem fraksi NGL

Pabrik pengolahan

Berbagai tugas kondensasi & reboiling seperti:

• Kondensasi dalam destilasi atmosfer dan vakum
• Kondensasi atas pada fraksiator dalam FCC, hydrocracking, stripper H2S, dll.
• Biaya umum kondensasi propana dan butana di pembangkit NGL dan alkylation
• Membeku kembali dalam stripper H2S, stripper air asam dan kolom lainnya
• Generasi uap

Tugas pemulihan panas, pendinginan & pemanasan seperti:

• Pendinginan bensin, minyak tanah, minyak gas, diesel, pompa sekitar dll
• Pendinginan dan pemanasan bitumen, VGO (vacuum gas oil) dan produk berat lainnya
• Masukan fractionator/pengembalian panas bawah
• Pemanasan pra minyak mentah
• Pemulihan panas air desalinasi/air pakan

Manfaat penukar panas Compabloc

• Efisiensi termal yang tinggi menghemat energi, meningkatkan kinerja dan mengurangi emisi CO2
• Pemulihan panas yang lebih baik dengan biaya yang lebih rendah berarti waktu pengembalian yang sangat singkat
• Desain kompak mengurangi biaya instalasi dan menyelesaikan kemacetan untuk peningkatan produksi
• Compabloc sepenuhnya dapat dibersihkan secara mekanis, membuat pemeliharaan lebih sederhana, lebih cepat dan lebih hemat biaya
• Konstruksi yang tahan lama dan dilas laser meminimalkan kotoran dan menghilangkan masalah korosi
